01.Ürün Açıklaması

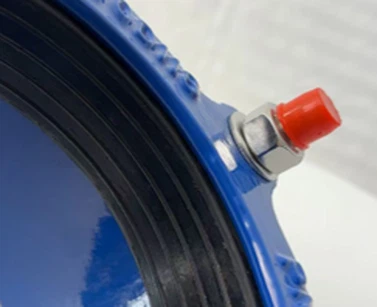

Flanşlı Adaptörler, çeşitli endüstriyel sektörlerde yaygın olarak uygulanan, iki boruyu, ekipmanı veya bileşeni bağlamak için kullanılan mekanik cihazlardır. İki flanş ve bir sızdırmazlık contasından oluşurlar; flanşlar, sızdırmaz ve sağlam bir bağlantı sağlamak için cıvatalar ve somunlar kullanılarak birbirine sabitlenir.
02.Ürün Özellikleri
| Mm cinsinden boyut | ||||||
| DN | OD | ∅D | K | L | n-d | N1-M1 |
|---|---|---|---|---|---|---|
| DN80 | 98 | 200 | 160 | 73 | 8-∅19 | 4-M12 |
| DN100 | 118 | 220 | 180 | 76 | 8-∅19 | 4-M12 |
| DN150 | 170 | 285 | 240 | 76 | 8-∅23 | 4-M12 |
| DN200 | 222 | 340 | 295 | 76 | 12-∅23 | 4-M12 |
| DN250 | 274 | 400 | 355 | 90 | 12-∅28 | 6-M12 |
| DN300 | 326 | 455 | 410 | 90 | 12-∅28 | 6-M12 |
| DN350 | 378 | 520 | 470 | 108 | 16-∅28 | 8-M16 |
| DN400 | 429 | 580 | 525 | 108 | 16-∅31 | 8-M16 |
| DN450 | 480 | 640 | 585 | 108 | 20-∅31 | 10-M16 |
| DN500 | 532 | 715 | 650 | 120 | 20-∅34 | 10-M16 |
| DN600 | 635 | 840 | 770 | 120 | 20-∅37 | 10-M16 |
| DN700 | 738 | 910 | 840 | 120 | 24-∅37 | 12-M16 |
| DN800 | 842 | 1025 | 950 | 120 | 24-∅40 | 12-M16 |
| DN900 | 945 | 1125 | 1050 | 120 | 28-∅40 | 14-M16 |
| DN1000 | 1048 | 1255 | 1170 | 120 | 28-∅43 | 14-M16 |
| DN1200 | 1255 | 1485 | 1390 | 130 | 32-∅49 | 16-M16 |
| Seri numarası | İsim | Malzeme | Miktar |
|---|---|---|---|
| 1 | Bezi | GJS500-7 | 1 |
| 2 | Kauçuk O-halkası | EPDM | 1 |
| 3 | Sürgü | GJS400-8 | 1 |
| 4 | Vücut | GD5.8 | N |
| 5 | Plastik Kapak | PLASTİK | N |
03.Ürün Kaplama
Bu flanşlı adaptörler, yüksek mukavemet ve tokluğu kaplama koruması ve işlevsel iyileştirme gibi ikili avantajlarla birleştirirken mükemmel korozyon direnci sunan sünek demir kaplamaya sahiptir. Özel avantajlar şunları içerir:
01
Mükemmel korozyon direnci
Çinko kaplama artı epoksi kömür katranı/poliolefin kaplamanın ortak kombinasyonu, 10.000 saati aşan tuz spreyi korozyon direnci sağlayan ve karmaşık ortamlara (güçlü asit ve alkali içeren topraklar gibi) uyum sağlayan bir "izolasyon bariyeri" sağlar.
02
Mekanik özellikleri geliştirin
Poliolefin kaplamalar ve poliüretan aşınma katmanları mükemmel esneklik ve darbe direnci sunarak inşaat sırasında çarpışma enerjisini emerek kaplama hasarını önler.
03
Hizmet ömrünü uzatın
Nemi, oksijeni ve tuzları etkili bir şekilde izole ederek korozyon oranlarını önemli ölçüde azaltır ve sünek demir boruların hizmet ömrünü, sıradan dökme demir boruların 10-15 yıllık ömrünün çok üzerinde 50-yılın üzerine çıkarır.
04
İnşaat ve bakımı kolaylaştırır
Kaplama güçlü bir yapışma özelliği gösterir ve sık sık değiştirme veya bakım gerektirmeden karmaşık arazilere ve ortamlara uyum sağlar.
04.Ürün Aksesuarları
Aksesuarlar
flanş
Flanş, flanş konektörünün ana yapısal bileşenidir; tipik olarak dairesel bir metal disktir (ancak özel uygulamalarda kare veya oval şekiller de kullanılabilir). Cıvata delikleri, başka bir flanşa bağlantı için cıvataların yerleştirilmesi amacıyla yüzeyi boyunca dağıtılmıştır.
Kauçuk contalar
İki flanşın sızdırmazlık yüzeyleri arasında konumlandırılan flanş bağlantılarında kauçuk contalar sızdırmazlık elemanı görevi görür. Cıvatalarla sıkıldığında contalar elastik veya plastik deformasyona uğrayarak sızdırmazlık yüzeylerindeki çok küçük boşlukları doldurur ve böylece ortam sızıntısı önlenir.
cıvatalar
Cıvatalar, flanş bağlantılarında sabitleme elemanları olarak görev yapar ve iki flanş plakasını ve contayı sıkıştırmak için ön yük uygular. Bu sıkıştırma contayı deforme eder ve böylece sızdırmazlık sağlanır.
Fındık
Somunlar, cıvatanın ön yükünü dişli bir bağlantı aracılığıyla flanşa iletmek için cıvatalarla birlikte kullanılır.
05.Ürün Uygulamaları
Flanşlı adaptörler, çeşitli yapıları ve güvenilir performansları nedeniyle birçok alanda yaygın olarak kullanılmaktadır:
Petrokimya Endüstrisi
Yüksek sıcaklıklara, yüksek basınçlara ve güçlü korozyona dayanıklılık gerektiren ham petrol boru hatlarını, rafine petrol boru hatlarını, kimyasal solvent boru hatlarını vb. bağlamak için kullanılır.
Elektrik Enerjisi Endüstrisi
Yüksek-basınçlı kazan boruları, buhar boruları, kondenser boruları ve yüksek sıcaklık ve basınçlara direnç gerektiren benzer uygulamalar için.
Su Kaynakları Endüstrisi
Ortamın su veya kanalizasyon olduğu ve basıncın nispeten düşük olduğu su temini boru hatları, kanalizasyon boru hatları, hidrolik mühendislik boru hatları vb. için kullanılır.
Makine Sanayi
Pompalar, kompresörler ve ısı eşanjörleri gibi ekipmanların giriş ve çıkış bağlantıları için.
